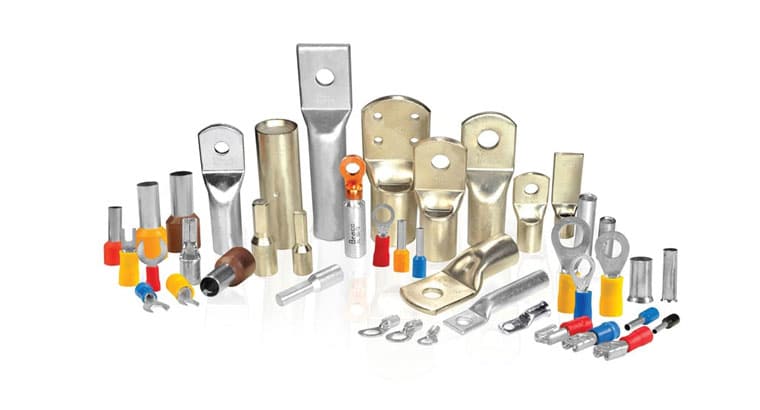

سرسیم (وایرشو) یا کابلشو ؟
وایرشو و کابلشو جزو تجهیزات برقی است که افراد مبتدی ممکن است آشنایی با آن نداشته باشند اما تکنسین های حرفه ای الکترونیک کاملا با این مفاهیم آشنا هستند. در اینجا سعی میکنیم نکاتی را برای آشنایی بیشتر با این دو وسیله ارائه کنیم.
کابلشو وسیله ای است که برای متصل کردن و نگهداری قسمت هادی کابل و سیم به شینه و نیز اتصال سایر تجهیزات از آن استفاده می شود. کابلشو علاوه بر آنکه جهت ایمنی ضروری است با مرتب کردن سیم ها باعث ترتیب وزیبایی محیط سیم کشی شده می شود.
سرسیم را به منظور قرار دادن سیم های رشته ای زیر پیچ و یا سایر اتصالات موقت به کار می برند . جنس سر سیم معمولا از مس است که با روکش قلع یا برنج پوشش داده شده است. این دو وسیله دارای انواع مختلفی هستند.
انواع سر سیم برق
سرسیم ها را از لحاظ شکل ظاهری می توان به چهار دسته مختلف تقسیم بندی کرد که شامل حلقه ای یا گرد ، تیغه ای یا U شکل ، میله ای یا همان وایرشو و کشویی یا مدل زبانه می شوند . اگر ایمنی کار برای شما بسیار اهمیت دارد بهتر است از سر سیم های گرد یا حلقه ای استفاده کنید . در این حالت سیم زیر پیچ شینه قرار می گیرد و پیچ اتصال به سختی باز خواهد شد.
سر سیم های تیغه ای نیز مشابه سرسیم های گرد استفاده می شوند و کاربرد مشابهی دارند تنها تفاوت آنها در نوع اتصال است که سر سیم تیغه ای راحت تر از نوع حلقه ای جدا می شود .
اما سرسیم مدل وایرشو بیشتر در مورد رشته سیم های زیاد و افشان مانند سیم های مخابرات و برق فشار ضعیف تابلو های برق و ترمینال ها استفاده می شود . سرسیم های کشویی یا زبانه ای نیز در اتصال سیم افشان فشار ضعیف به ترمینال ها و خروجی هایی مانند کلید کولر استفاده می شوند.
انواع کابلشو
کابلشو عموما در جهت حفظ ایمنی کار استفاده می شود و یکی از تجهیزات با اهمیت به این منظور است که هنگام انجام کارهای الکتریکی مورد استفاده قرار می گیرد زیرا کاربرد تجهیزات مناسب برای اتصال قطعات و قسمت های مختلف تابلو برق و سیم کشی ها ضروری است . از آن جهت که اتصال کابل به صورت مستقیم به تجهیزات امکان پذیر نیست برای اتصال ایمن سر کابل به تجهیزاتی همچون شینه از کابلشو استفاده می شود و مهم ترین وظیفه آن هدایت جریان الکتریکی به تجهیزات برقی در عین حفظ ایمنی کار است . کابلشو نیز بر اساس سایز کابل ، کاربرد ، جنس مواد به کار رفته برای ساخت آن و موارد مشابه به مدلهای مختلف تقسیم می شود. موادی که برای ساخت این قطعات استفاده می شود معمولا از آلومینیوم یا مس بوده و شکل ظاهری هم در مدل های ساده و زاویه دار بوده و بسته به کاربرد برخی دو سوراخه و برخی چهار سوراخه هستند . کابلشو ها بر اساس نوع نصبشان نیز به سه دسته مختلف لحیمی ، پرسی و پیچی تقسیم می شوند. نوع پرسی متداول ترین نوع بوده و ارجحیت بالاتری نسبت به انواع لحیمی و پیچی دارد. برای اتصال مدل پرسی باید سیم مورد پرس را به اندازه ۵ میلیمتر بیشتر از سطح مقطع لخت کنیم. سپس سیم را به گونه ای درون کابلشو قرار می دهیم که ۱ تا ۳ میلیمتر از سوراخ آن بیرون بیاید و نیز با عایق سیم سه میلی متر از انتها فاصله داشته باشد .پس از آن با استفاده از ابزار پرس مناسب، آنها را پرس میکنیم. انواع تک سوراخ ،دو سوراخ، چهار سوراخ و زاویه دار نیز جزو مدل های کابلشو هستند . چند سوراخ ها برای اتصال های محکم با سطح تماس بیشتر استفاده می شود. نوع زاویه دار هم برای اتصال کابل در زاویه ۹۰ درجه مورد استفاده قرار میگیرد.
