از این کنترلر جهت اتوماسیون در امور صنعتی استفاده می شود.

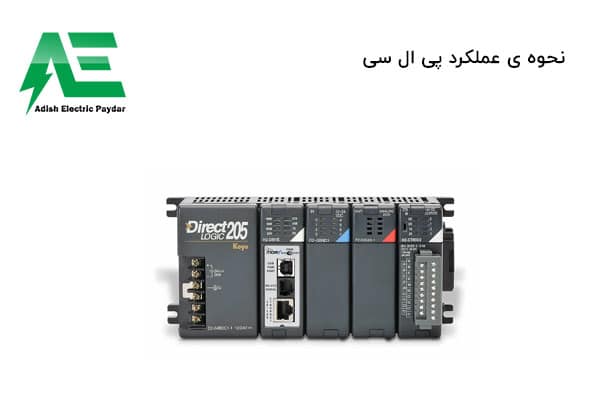

پی ال سی (plc) فرکانس های مختلف دیجیتال یا آنالوگ را از field دریافت می کند و این داده ها برای cpu به صورت سیگنال هایی برای سیستم باینری تبدیل و ارسال می شوند.
CPU نیز بر اساس اطلاعات ذخیره شده، داده ها را پردازش کرده و به صورت سیگنال های آنالوگ و دیجیتال به عملگرها ارسال می نماید.
Plcدارای پنج قسمت اصلی است:
- Power supply یا منبع تغذیه: تامین ولتاژ Ac در سیستم به عهده منبع تغذیه می باشد که عهده دار مسائل ایمنی در برابر نوسانات ولتاژ ی، در سیستم های صنعتی می باشد.
- CPU یا واحد پردازنده ی مرکزی: ریز پردازنده با پردازش مقادیر ورودی، بر اساس برنامه ای که در plc ذخیره شده است مقادیر عمگرا را به خروجی مورد نیاز ارسال می کند.
- Memory یا حافظه: ذخیره سازی برنامه و اطلاعات به عهده این قسمت می باشد.
- Programmer یا رابطه برنامه نویسی: این قسمت جهت برنامه نویسی و انتقال اطلاعات به حافظه plc مورد استفاده قرار می گیرد.
- واحد ورودی/خروجی I/O: ارتباط PLC را با دنیای خارج برقرار می کند .
کاربرد plc در صنایع
- صنایع شیمیایی : جهت مخلوط کردن و ترکیب مواد با مقادیر متفاوت و غیره…
- خدمات ساختمانی : در سیستم های روشنایی خودکار، آسانسورها کنترل تهویه ی مطبوع هوا و …
- صنایع سنگین : کولرهای صنعتی ، سیستم های کنترل خودکار تجهیزات.
- صنایع پلاستیک سازی : شامل سیستم های تولید و آنالیز پلاستیک ، خنک کاری و دمش هوا، ماشین های ذوب و قالب های تزریقی و…
- صنایع خودرو سازی : اتصال قطعات ، آزمودن قطعات و تجهیزات اتومبیل، سیستم های پاشش رنگ و فرم دهی بدنه به وسیله ی دستگاه های خودکار پرس و…
- صنایع غذایی : سیستم های عصاره گیر و بسته بند ، سیستم های سانترفیوژ و تهویه صنعتی.
- صنایع ماشینی : صنایع چوب ، سیستم های پانچ و برش ، سیستم اعلان خطر و هشدار و اطفاع حریق، سیستم های مورد استفاده در جوشکاری فلزات و …
انواع پی ال سی ها(plc):
- Mini PLC: کوچکترین نوع PLc به مینی پی ال سی معروف هستند و از لحاظ کارایی محدود به تعداد ورودی و خروجی می باشند و عموما در صنایع کوچک کاربرد دارند.
- CAMPACT PLC: این پی ال سی ها به طور کامپکت می باشند و سه بخش تغذیه ، پردازنده و بخش ورودی خروجی ها درون یک جعبه قرار می گیرد. توان ورودی و خروجی این پی ال سی ها 300 عدد بوده و در صنایع متوسط مورد استفاده قرار می گیرند.
- MODULAR PLC: پی ال سی ماژور: سه بخش اصلی این نوع پی ال سی ها را میتوان از یکدیگر جدا نمود و همچنین از کارت های سخت افزاری مختلفی پشتیبانی می کنند. مزیت مدل ماژور این است که افزودن و کاستن ورودی و خروجی ها به قدرت پردازنده بستگی داشته و متغییر می باشد.
- RACK PLC: تفاوت این مدل با پی ال سی ماژولار در نوع نصب آن است. ماژول مرکزی در پشت آن نصب شده و رک رابط ماژول ها و ورودی خروجی ها به یکدیگر می باشد. در پی ال سی های رک تمام تجهیزات به ماژول مرکزی متصل می باشند. در صنایع و پروژه های بزرگ از این نوع پی ال سی استفاده می شود.
