مقایسه انواع کلید اتوماتیک




در این مقاله به مقایسه انواع کلید اتوماتیک خواهیم پرداخت. به عنوان مقدمه بهتر است در ابتدا بدانیم که کلید اتوماتیک چیست و چه کاری انجام می‌دهد؟ به کلید‌هایی که رله دارند، کلید اتوماتیک گفته می‌شود. برای جلوگیری از اضافه باز و اتصالات کوتاه در تاسیات روشنایی، سیم، کابل و انواع ماشین آلات، از کلیدهای اتوماتیک، فیوز و کلید فیوز استفاده می‌شود.

همیشه نمی‌توان در شبکه عمل حفاظت را توسط فیوزها انجام داد همچنین از کلید فیوزها هم به دلیل ازدیاد جریان و قطع سه‌فاز به طور همزمان، نمیتوان استفاده کرد. به همین دلیل کلید اتوماتیک در اینجا بیشتر مورد استفاده قرار می‌گیرد.

در صنعت برق کلیدهایی هم هستند که به آنها کلیدهای غیر اتوماتیک می‌گویند. این کلیدها فاقد رله هستد و فقط برای قطع و وصل کردن استفاده می‌شوند. به عنوان مثال کنتاکتورها یک نوع کلید غیراتوماتیک محسوب می‌شوند.و انواع مختلفی دارند.

مزایای کلیدهای اتوماتیک نسبت به فیوزها و کلید فیوزها

  • فرض کنید مدار بر اثر جریان زیاد و یا هر دلیل دیگری قطع شود، در این صورت کلیدهای اتوماتیک این امکان را دارند که دوباره مورد بهره‌ برداری قرار گیرند اما در فیوزها و کلید فیوزها چنین امکانی وجود ندارد.
  • در کلیدهای اتوماتیک کنتاکت‌هایی فرعی وجود دارد که با استفاده از آنها می‌توان وضعیت کلید را در حالت‌های قطع، وصل و یا وقوع خطا توسط سیگنال کرد و سپس در اتاق فرمان منعکس کرد.
  • با توجه به ساختار این کلیدها، اگر یک مدار اتصال کوتاه شده در اختیار داشته باشیم و این کلیدها را بر روی آن ببندیم، عمل حفاظت را بلافاصله انجام خواهد داد و مدار را قطع خواهد کرد.

تقسیم بندی کلیدهای اتوماتیک بر اساس کاربرد و طراحی

کلیدهای اتوماتیک براساس کاربرد و طراحی شان به نوع تقسیم می‌شوند.

کلید فشار ضعیف: از این نوع کلیدها برای قطع و وصل مدار زیربار در جریان‌های پایین و برق فشار ضعیف استفاده می‌شود. کلیدهای فشار ضعیف نیز انواع مختلفی دارند که در زیر به آنها اشاره شده است:

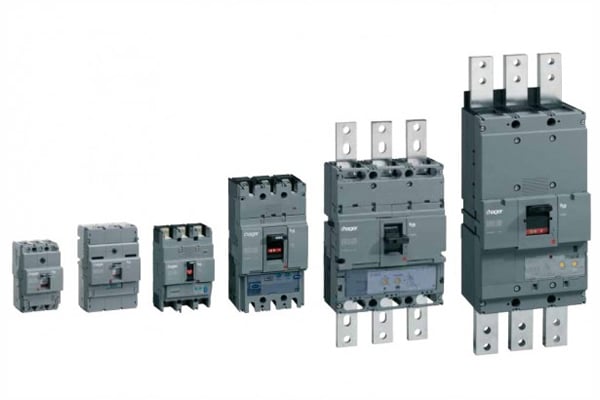

  • کلیدهای اتوماتیک کمپکت
  • کلیدهای اتوماتیک هوایی
  • کلیدهای مینیاتوری
  • کلیدهای محافظ موتور
  • کلیدهای محافظ جان

کلید فشار قوی(دژنکتور): به این نوع کلیدها، کلیدهای قدرت نیز می‌گویند. کاربرد این کلیدهای قدرت در قطع و وصل مدارهایی با ولتاژ بالا و کنترل آنها است. این کلیدها دارای دو مدار هستند که اغلب به نام‌های مدار وصل و مدار قطع شناخته می‌شوند. کلیدهای فشار قوی براساس مکان نصب و مقدار ولتاژ به سه نوع تقسیم می‌شوند:

  • کلید دژنکتور روغنی
  • کلید دژنکتورگازی (SF6)
  • کلید دژنکتورخلاء
