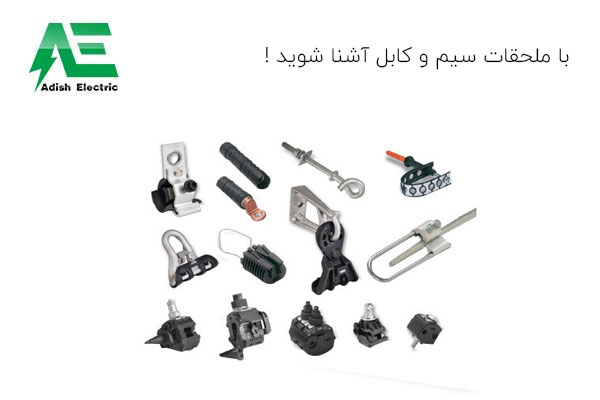

ملحقات کابل امکانات اساسی و مهمی در شبکه کابلی می باشند. ملحقات کابل مشتمل بر مفصل، سر کابل، باکس اتصال و کابل باندینگ میباشند که قسمتهای گوناگون شبکه کابلی را تشکیل میدهند.
در پایین به شرح مختصر هر مدل از ملحقات کابل پرداخته می‌گردد:
سرکابل سر کابل ها تجهیزاتی میباشند که در دو انتهای کابل نصب گردیده و تجهیزاتی از قبیل ترانسفورماتور، سوئیچ گیر، خطوط هوائی و … را به هم کنصل می کند .
پباده سازی سرکابل می بایست به طوری باشد که نیازهای کاربردی آن را که شامل نکات زیر است برآورده سازد:
- توزیع شدت میدان الکتریکی
- حفاظت خارجی در موقعیت محیطی گوناگون
سر کابل ها به چهار نوع کلی تقسیم میشوند:
- سرکابل خارجی با عایق سرامیک
- سرکابل خارجی با عایق سیلیکونی
- سرکابل سوئیچ گیر سر کابل ترانسفرماتور
مفصل
مفصل ها تجهیزاتی میباشند برای برقراری پیوستگی کابل در مسیر کابل کشی. نیازهای کابردی مفصل به شرح زیر میباشند: توزیع شدت میدان الکتریکی حفاظت مکانیکی خارجی حفاظت در قبال خوردگی حفاظت در قبال نفوذ رطوبت مفصل ها به سه نوع کلی تقسیم می گردند:
- مفصل ارتباط مستقیم
- مفصل با اسکرین مقطع
- مفصل مبدل از لحاظ ساختاری
مفصل ها به مدل های پایین تقسیم میشوند:
مفصل های حرارتی مفصل های نواری مفصل های پیش ساخته مفصل های غالبی باکس اتصال باکس اتصال شیلد یا غلاف فلزی را توسط یک هادی روکش دار به زمین متصل می نماید.
در واقعیت باکس اتصال شیلد یا غلاف فلزی کابل را از زمین ایزوله می‌کند. باکس اتصالات زیر در نصب کابل های EHV و HV مورد استعمال قرار میگیرند:
- باکس اتصال با و فارغ از محدود کننده ولتاژ غلاف
- باکس اتصال ضربدری با و بدون محدودکننده ولتاژ غلاف
